          |  Caratteristiche Generali
              dei Modelli
   |  |
          | MefLag utilizza due diversi pacchetti applicativi, il PreProcessore
            PreLag e il PostProcessore PostLag, entrambi operativi
            in ambiente MicroStation, per facilitare al massimo le procedure di
            inserimento dei dati (PreLag) e per l'analisi dei risultati (PostLag). |  |

          |  |  |
          |  Caratteristiche di PreLag
 |  |
          |
               Permette
                l'esportazione della rete mediante file in caratteri ASCII formato
                interno GMF, per un rapido e maneggevole interscambio con altri
                sistemi informatici. Con
                l'ausilio di librerie opportunamente predisposte, permette una
                rapida, semplice e intuitiva introduzione degli elementi finiti

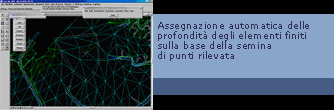

                e degli elementi al contorno. Permette
                di assegnare automaticamente le profondità degli elementi
                finiti sulla base della semina di punti relativa alle misure sperimentali. |  |
          |  |  |
          |   |  |

          |  |  |
          |

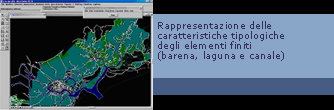

               Gestisce
                diversi tipi di visualizzazione, con la possibilità di
                creare mappe tematiche relative a diverse caratteristiche geomorfometriche
                del sistema idrodinamico. |  |
          |   |  |

          |  |  |
          |

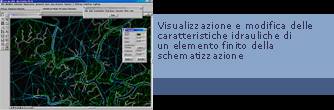

               Permette
                una facile e veloce modifica del sistema in qualsiasi momento,
                aggiungendo o eliminando elementi o modificandone le caratteristiche. |  |
          |   |  |

          |  |  |
          |  PostProcessore PostLag:
 |  |
          |
               Analizza i risultati
                delle simulazioni con i modelli matematici permettendo il confronto
                tra le diverse condizioni di carico. Permette la creazione
                di curve di livello e la rappresentazione dei campi delle velocità
                su tutta la superficie del sistema idrodinamico.
 |  |
          |  |  |
          |   |  |

          |  |  |
          |

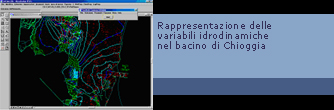

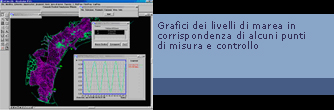

              Rappresenta i
                grafici delle variabili idrodinamiche in corrispondenza dei diversi
                elementi idraulici, degli elementi al contorno e dei punti di
                controllo |  |
          |  |  |
          |   |  |
          |  |  |
          |

                Permette la creazione di report dei risultati che possono essere
                stampati o introdotti direttamente nelle relazioni di calcolo.
                 |  |
          |  |  |




 |
